無鉚釘鉚接機工藝詳解

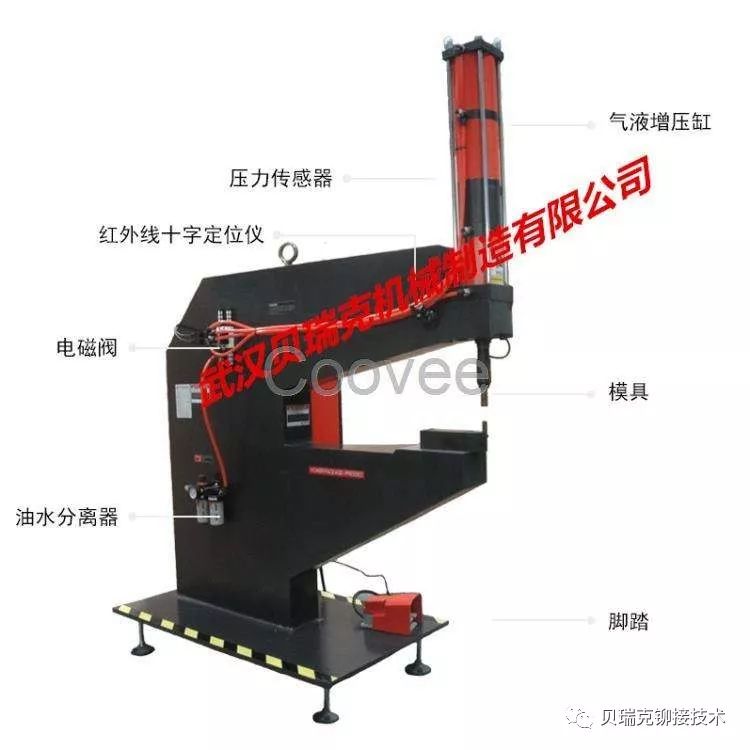

無鉚釘連接鉚接機是用壓力設備（氣動或氣動液壓）和專用模具將兩層或多金屬板件冷擠壓成型，形成一個具有一定抗拉和抗剪強度的內部鑲嵌連接點的連接設備--《百度百科》

       為了保證連接的質量有以下要求：無鉚釘鉚接工藝需要根據所要求連接的具體機械

及部件的整體性能和結構要求、連接強度、使用材料的特性等來確定。比如要根據鉚接

的強度選擇鉚接接頭到材料邊緣的邊距，比如根據板料的厚度來確定上、下板料的放置

順序，以及根據板料的塑性來確定板料的放置順序，這些數據的選擇及匹配通過數值模

擬及試驗測得，模具的設計也要根據具體上、下板料的特性（硬度、塑性和板料厚度等）

和連接點的抗軸向拉力或抗剪力的大小等來選擇。為了保證鉚接質量，提高鉚接的強度，

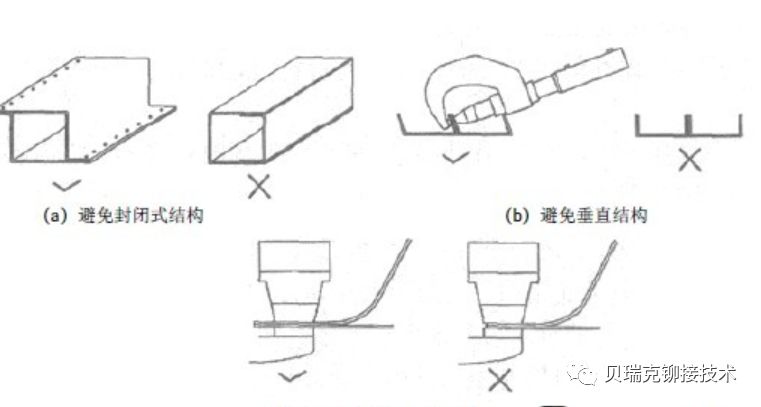

設計的鉚接形式應合理，如圖2-9 中各圖左邊形式。

對于圖，右邊鉚接結構是封閉式的結構，這樣將導致鉚接模具不能伸進鉚接位置，

故采用左邊的鉚接結構形式。

對于圖，右邊鉚接結構是垂直的，鉚接設備進入鉚接位置時會和鉚接工件觸碰干

涉，不利于工作人員操作，左邊的鉚接結構能使鉚接工具進入鉚接位置，故采用左邊的

鉚接結構形式。

對于圖，右邊鉚接結構形式導致鉚接接頭到板料邊緣的寬度太小，這樣將導

致鉚接接頭受到剪力時，容易發生塑性變形而出現接頭破壞，影響鉚接連接強度，故采

用左邊鉚接形式。

對于不同厚度的板料，要把厚板料放在上面，而把薄板料放在下面，因為無鉚釘鉚

接時，上板料要拉伸的距離更長，它要被拉伸越過下板料的厚度，如果把薄板料放在上

板料位置，那么薄板料很容易被拉破。

對于不同硬度的板料，要把較軟的板料放在下板料位置，因為如果較軟板料放在上

面容易出現上板料被壓薄太多，而出現鉚接點強度不夠，不利于上板料嵌入下板料。而

把軟材料放在下面，由于在鉚接時，鉚接點處在一個基本封閉的空間里，能緩解軟板料

的過度減薄和有利于上板料嵌入下板料。
