徑向鉚接機球面副更換步驟

     球面副是徑向鉚接機比較核心的一套零件，客戶在使用過程中一定要注意保養，定期加潤滑脂。如有異常，應及時處理，以免造成產品鉚接質量問題，以及損傷鉚頭、軸承等機頭內部零件。以下是拆裝球面副方法：

一、球面副的拆卸

1、將設備上的黑色螺套取下來；

2、啟動油泵電機，踩腳踏使鉚接機機頭向下走到最底行程后，關掉油泵電機；

3、在工作臺上豎立放置一根方木（鐵塊也行），將工作臺側邊鎖緊螺絲松兩圈，通過手輪調節工作臺上升，直到方木頂到橘紅色安全罩；

4、用內六角扳手取出安全罩上的3顆螺絲后，通過手輪將工作臺下降至可以取出安全罩

5、依次取出塔簧，球面鉚座；

6、活塞右側邊可以依次看到兩個頂絲孔（如果在右邊沒有找到，請沿活塞一圈尋找）取出兩個頂絲孔的頂絲（注：下面一個頂絲孔是用來加潤滑脂的加油孔，上面一個是用來固定球面副內齒圈）；

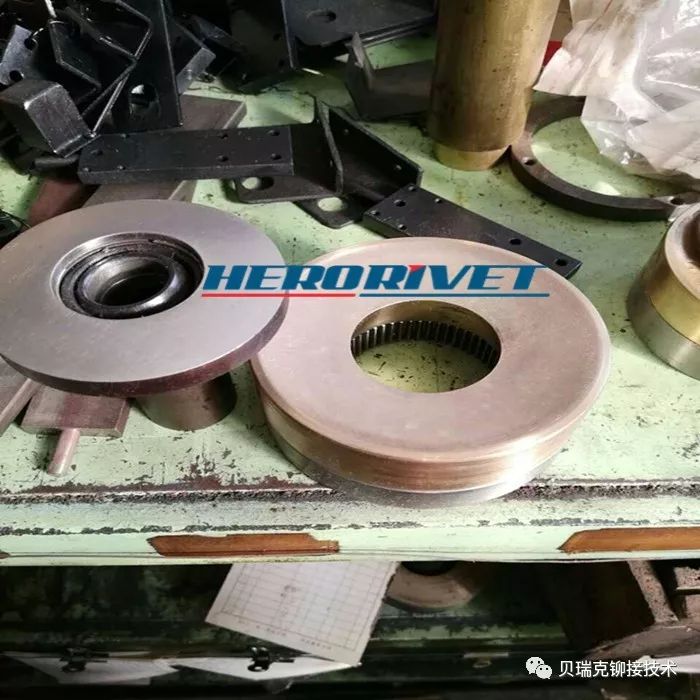

7、取出球面座及內齒圈（球面座跟內齒圈是安裝在一起的，以下介紹統稱為內齒圈）（如果是更換球面副，請注意取出內齒圈時是否將內部一個墊圈帶出，如果帶出來了，更換時記得裝進去），通常取出頂絲后，內齒圈會自動掉下來，如果沒有掉下來，可以通過內六角從內部勾住加油孔向下拔出來；

8、球面副拆卸完畢。

二、球面副的安裝

1、將新的球面副內齒圈及凹凸球面上潤滑脂后，開始裝配；

2、內齒圈裝配時，加油孔及頂絲固定孔對齊向上推。如果推不動了，發現內齒圈還沒有到位是因為內齒圈與齒軸頂住了，齒軸與內齒沒有咬合，可以通過用螺絲刀等工具慢慢轉動電機葉片，邊轉邊將內齒輪向上推直到內齒輪安裝到位，將兩個頂絲孔的頂絲安裝好；

3、依次將球面鉚座、塔簧及安全罩裝上。因為有塔簧，安裝安全罩不太容易，可以用工作臺上升，用方木頂住安全罩后，再將安全罩上的螺絲擰緊；

4、啟動油泵電機，活塞自動回程后，裝上黑色螺套；

5、球面副安裝完畢。
